空气型加强封闭母线槽

2016/06/30 14:28:38

ZY-CFW-K空气型加强度封闭母线槽的母线导体选用含铜99.95%以上的电解铜,经过聚酯绝缘薄膜缠绕,再套PVC热塑套管热缩处理,使得铜母排绝缘性能得到明显增强,相间及外壳间用阻燃绝缘块间隔,然后封闭在接地的金属外壳里,外壳防腐性能高。

该产品载流能力强,电流等级从400A-6300A可选择,根据需要可在母线任意位置插接口、安装快速、分解方便、使用。

本系列母线适用于变配电中心、高层商住楼、综合写字楼、工厂生产线及大型商业中心供配电系统。

空气加强度密封母线槽插接口

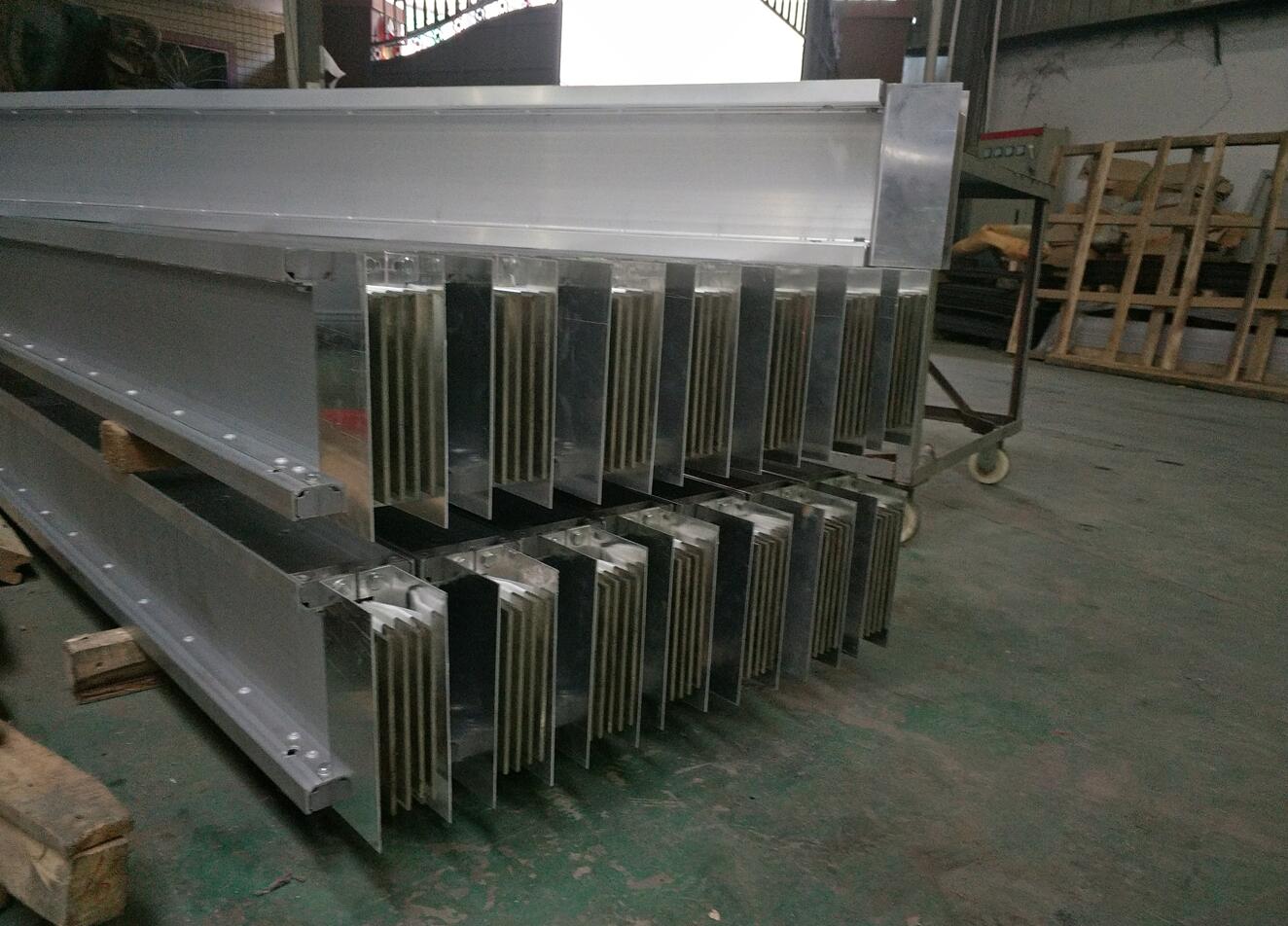

空气加强度密封母线槽带接头直段

空气加强度密封母线槽直段


空气型母线槽产品概述:
空气型母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至660V,额定工作电流250~6000A的供配电系统,承担配电任务,用于低压配电屏与大、中型负载的连接,主要应用于现代化的车间、厂房和高层建筑.本系列母线槽是在传统空气型母线槽基础上的改进型产品。
空气型母线槽母线导体选用高纯度电解铜,导体表面全长镀锡,提高了导体抗氧化腐蚀能力,加工后再用PVC管热缩处理,相间和对地用绝缘块隔开,铜母排得到双重绝缘保护,绝缘性能大大提高,然后封闭在接地的金属外壳内。
空气型母线槽外壳采用优质高强度冷轧钢一次冷轧成波纹结构,不仅外形美观大方,更大大增强母线槽的机械强度和系统的动热稳定性,可彻底解决施工现场大跨距安装的难题。
空气型母线槽插孔处设计了防护挡板,只有防护挡板拉开时,插接箱才能接入,有效防止了插口处灰尘和异物的进入,从而提高了母线槽的防护性,防止误操作,使母线的得到了极大的提高。
外壳防护等级有IP40~IP54,可根据安装使用环境灵活选择,达到母线槽佳经济输电。
根据系统需求,可在母线槽任意位置设置插接口,安装快捷,分接方便。
空气型母线槽设计采用了先进的单螺栓夹紧端子.为母线槽单元连接元件,由于它特殊构造.可以防止安装时误操作,同时只要旋紧一个螺栓.就能可靠地将两个单元连接起来,高防护等级插孔 在插孔处设计了防护挡板,只有当防护挡板拉开时.插接箱才能插入.插孔平时不用时可将防护板拉闭并加铅封锁死.防止插口处灰尘和异物进入槽内.从而提高的防护性能.防止误操作,使母线槽的得到了极大提高。空气型母线槽外壳(防护壳)级次数,设计5个电流等级.北京目前空气型母线槽只采用了3个级次的外壳,这样当系统按相邻等级变换容量时无需更换外壳.如400A变630A,外壳尺寸相同.固大大方便了安装的兼容性。传输电能大,母线槽设计为分离空气绝缘式,改善了其散热性,降低阻抗.达到了佳经济输电,成套性好,母线槽设计了各种功能的连接单元.可满足输配电工程需要。

空气型母线槽主要技术参数
1、空气型母线槽使用条件
环境温度
上限:+40℃
下限:-25℃
海拔:2000m以下
湿度
相对湿度在高温度为+40℃时不超过50%;温度较低时允许有
较高的相对湿度
凝露条件:有
地震基本烈度:6度设防
安装地点:户内、户外
2、绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。
3、介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。
工频耐压及雷电冲击耐压数值,符合标准。
4、接地系统:符合IEC364-5-54对接地系统的要求。
5、防护等级:户内型:IP40;户外型:IP43、IP55。
6、负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
7、短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。

空气型母线槽的设计参照执行的标准:
空气型母线槽执行的标准为:GB7251.2-1997《低压成套开关设备和控制设备?第2 部分:对母线干线系统(母线槽)的特殊要求》(该项标准等同采用IEC60439-2标准)。执行的行业标准为:JB8511-1996《空气绝缘母线干线系统》(空气绝缘母线槽)、JB/T9662-1999《密集绝缘母线干线系统》(密集绝缘母线槽),这两项标准是根据对电气产品性能的要求,在标准的基础上增加了具体条款内容及要求,为母线槽产品的可靠性提供了保证依据。
母线干线系统(母线槽)已列入IEC国际标准之中,世界先进国都有相应标准,如:美国UL标准、加拿大CSA标准、英国BS标准、日本JIS标准等,这些标准对于规范母线槽产品设计和测试依据都起到重要作用。
